EI&C Engineering
Integrert planlegging av aktuatorer/sensorer til PLC og DCS med EPLAN
Konstruksjonen av elektriske komponenter, instrumenter og styreenheter (EI&C) kombinerer ulike spesialiserte områder innen ingeniørfag. Med EPLAN får du den riktige tekniske løsningen for alle spesialiserte felt. Med EPLAN Platforms ensartede database holder du også oversikten over tverrfaglige oppgaver.
Koble til ulike konstruksjonsfelt
En av de sentrale oppgavene til EI&C Engineering, er elektriske konstruksjoner. Det finnes imidlertid forskjellige overlappende felter og forbindelser til andre tekniske områder som også må vurderes.

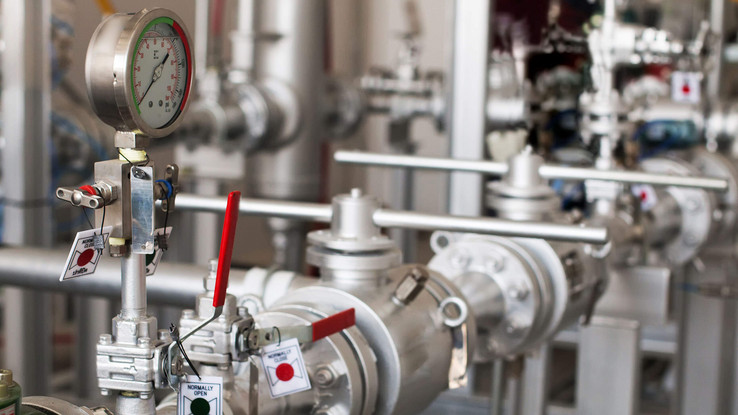

Måleenheter for ulike verdier og dimensjoner
Måleteknologiens formål er å innhente informasjon om faktiske objekter som skal måles, for eksempel en målt prosess eller del. Måleteknologi omhandler enheter og metoder for måling av elektriske og ikke-elektriske verdier som kan omfatte elektrisk strøm eller spenning, flyt, masse, kraft, trykk, pH-verdi, temperatur og tid.

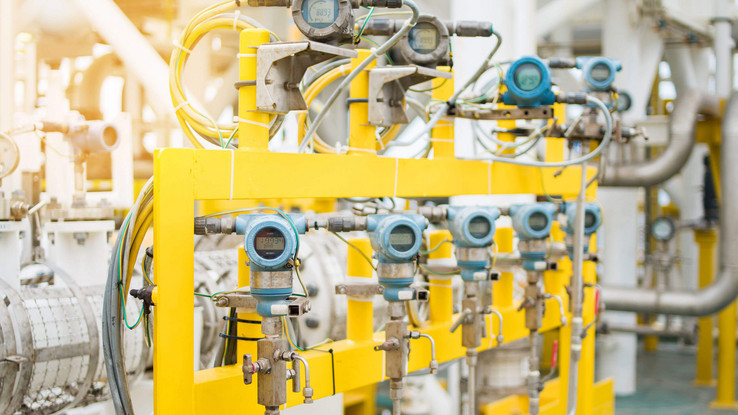

Fokus på PLC som en styreenhet
Ved kontrollutvikling implementeres bestemte prosesser i et kontrollobjekt, for eksempel i en kontrollert prosess eller en kontrollseksjon. Den dominerende binærkontrollteknologien er basert på binære målesignaler som kan genereres av en terskelbryter ved behov. I praksis er desentraliserte styresystemer (DCS-er) eller programmerbare logiske regulatorer (PLC-er) de mest brukte styreenhetene. Kontrollteknologi kan også betraktes som en del av automatiseringsteknologien og prosessteknikken.
Stable Processes, Structured Process Management
Kontrollobjekter, som kontrollerte prosesser og kontrollerte systemer, skaper stabile prosesser og strukturert prosesshåndtering på dette feltet. Disse skal i stor grad være uavhengige av forstyrrende variabler.
Utallige utfordringer for EI&C Engineering
Ulike overlappende spesialområder gjør EI&C Engineering til en disiplin med mange forskjellige oppgaver og utfordringer. Dette gjør standardtilpassede design og en integrert database i ingeniørfaget enda viktigere. Her kan du stole på løsninger som EPLAN Preplanning.

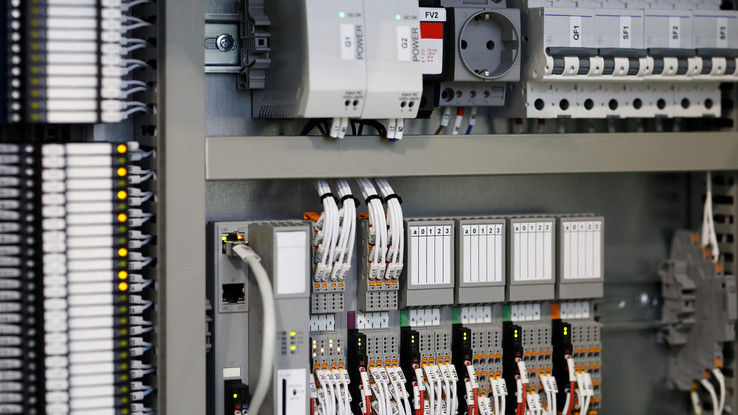

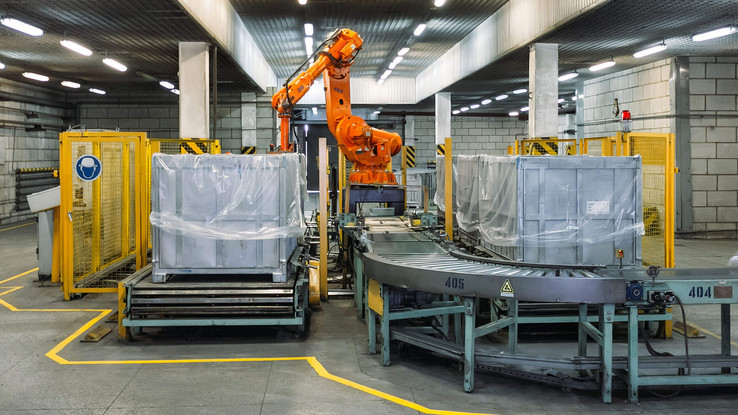

Oppgaver fra design til systemprogrammering
Komponentene og tilkoblingene som må utformes, varierer avhengig av EI&Cs teknologifelt. Eksempler på dette er tilkoblinger av alle feltenheter, som sensorer og aktuatorer, til desentraliserte styresystemer (DCS-er) og programmerbare logiske regulatorer (PLC-er). Koblingsbokser, stativskap og DCS-skap for styring og regulering av styringskomponenter må også konstrueres. Dette gjelder også koblingsutstyr for strømforsyning og styring av pumper, ventilatorer og varmeelementer. Målingssignaler på klemmelister i stativenes innkapsling må planlegges, og strømforsyningen til måleenheten konstrueres. Du må også bestemme kabellengder og programmere DCS. Sist, men ikke minst, må systemer for overvåkning og datainnhenting (SCADA) også designes – en type applikasjon som gjør det mulig å kontrollere og innhente data på høyere nivå. En annen viktig konstruksjonsoppgave er likevel oppretting av sløyfediagrammer for dokumentering av det nødvendige prosessystemet.
Viktige standarder for prosjektene dine
ISO 10628- og ISA 5.x-standardene er viktige for å lage tegninger. Systemstruktur kan også utføres i henhold til IEC 81346-standarden, blant annet for å muliggjøre tverrfaglig ingeniørarbeid. Til slutt regulerer IEC 61355 typen dokumentasjon for mer klarhet. I tillegg gjør PCT-sløyfekonseptet det mulig å orientere systemutførelsene i henhold til NAMUR-anbefalingene, for eksempel NA 50. PCT-systemstrukturen kan opprettes i Preplanning Navigator, som også er der du kan opprette, redigere og administrere strukturelle segmenter, PCT-sløyfer, PCT-sløyfefunksjoner, beholdere og generelle planleggingsobjekter. Det finnes også andre viktige standarder som gjelder i forbindelse med prosessutvikling.
Enhetsdata av høy kvalitet

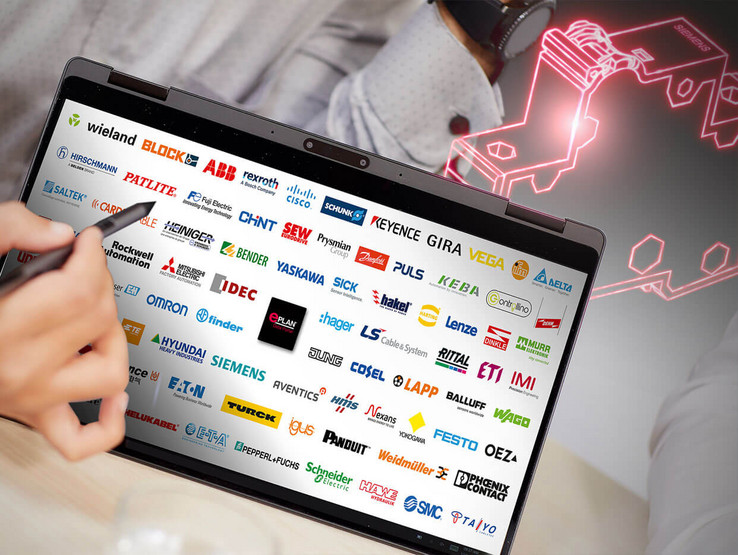

Bruk av EPLAN Data Portal gir deg tilgang til en rekke enheter og komponentdata av høy kvalitet fra en stadig voksende samling produsenter.
Effektiv utforming av sløyfediagrammer for tverrfaglig bruk
Det er enkelt og raskt å opprette sløyfediagrammer i EI&C Engineering hvis følgende vilkår oppfylles: Terminaler og klemmelister er definert og kobles til raskt og enkelt, kablene er enkle å legge og identifisere og kryssreferanser er enkle å håndtere i dokumentasjonen. Automatisk oppretting av skjemaer og evaluering av materialfortegnelser skal også være mulig. Et annet viktig element utover dette, er å håndtere DCS og PLC: både tildeling og oppretting av oversikter bør fungere uten hindring.
Opprett sløyfediagramdata for nedstrøms bruk
Med EPLAN Preplanning kan du samle inn sløyfediagramdata i det integrerte EPLAN Platform-miljøet. Tilkobling av instrumenteringsobjekter med kabler er også tilgjengelig i programvaren, slik at du kan definere hvilke segmenter som skal kobles til hverandre i preplanleggingsfasen. Tilkoblinger mellom enheter og enhetskilder og mål kan også utformes på denne måten.
Integrert konstruksjon hele veien til elektriske konstruksjoner og hydraulikk/pneumatikk-design
Eksterne data kan også importeres til EPLAN Preplanning for iterativ konstruksjon. Ved hjelp av dra og slipp kan dataene brukes til delvis automatisk oppretting av hydraulikk-/pneumatikkdiagrammer eller skjemaer ved hjelp av EPLAN Fluid og EPLAN Electric P8. Du kan naturligvis også bruke dataene som genereres i EPLAN Preplanning for elektrisk konstruksjon og hydraulikk-/pneumatikkdesign uten medieavbrudd.
Generer sløyfediagrammer automatisk
EPLAN Engineering Configuration (EEC) gir deg mulighet til å generere sløyfediagrammer automatisk i EPLAN Fluid og EPLAN Electric P8. Det fungerer også med eksterne Excel-tabeller som du kanskje får fra kundene som et eksempel. Disse dataene kan i tillegg importeres og brukes til å generere skjemaer og planer for hydraulikk/pneumatikk.

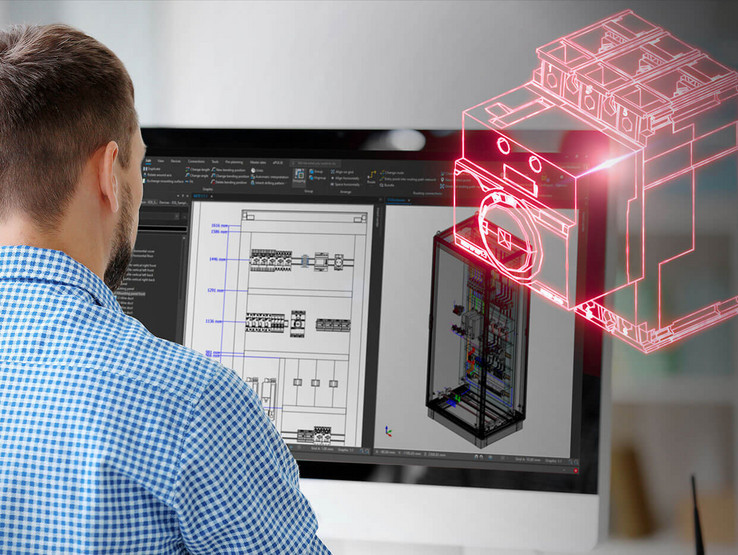

Dataoverføring til 3D Engineering av styretavler og koblingsutstyr
Du kan også bruke alle data som er beriket gjennom hele konstruksjonsprosessen til å skape den digitale tvillingen av de planlagte styrings- og koblingssystemene i EPLAN Pro Panel, noe som gir verdifull dokumentasjon og informasjon for produksjon samt vedlikehold og service.
