Hydraulisk/pneumatisk konstruksjon
Profesjonelle tjenester fra pneumatikk til smøring
Det er viktig å bruke en tverrfaglig tilnærming i dette feltet og inkludere elektrotekniske konstruksjoner i dokumentasjonen. EPLAN har den rette løsningen for deg for disse ulike tekniske feltene – kombinert i et integrert programvaremiljø.
En oversikt over de fire delområdene ved hydraulisk/pneumatisk konstruksjon
Det finnes fire forskjellige områder innen hydraulisk/pneumatisk konstruksjon: pneumatikk, hydraulikk, kjøling og smøring.
Pneumatikk
Pneumatikk er bruk av trykkluft for å utføre arbeid ved å styrke energien. Trykkluftsystemer består vanligvis av fire undersystemer: trykkluftgenerering, klargjøring av trykkluft, fordeling av trykkluft og deretter den faktiske bruken.
Hydraulikk
Innen hydraulikk brukes olje til å overføre kraft, energi eller moment i arbeidsmaskiner.
Kjøling
Kjøling kan forstås som prosessen med å fjerne termisk energi. Hvis varme trekkes ut av faste stoffer eller væsker, skjer det i henhold til det fysiske prinsippet med varmeoverføring.
Smøring
Smøring kan hindre friksjon og slitasje, for eksempel mellom to deler i en maskin. Det må brukes et egnet smøremiddel eller en egnet smøremetode til dette.
En oversikt over oppgaver og utfordringer i forbindelse med hydraulisk/pneumatisk konstruksjon
Du står overfor en rekke oppgaver og utfordringer i det daglige arbeidet med hydraulisk/pneumatisk konstruksjon. EPLAN støtter deg i å mestre disse utfordringene og å få mest mulig ut av arbeidsprosessen.

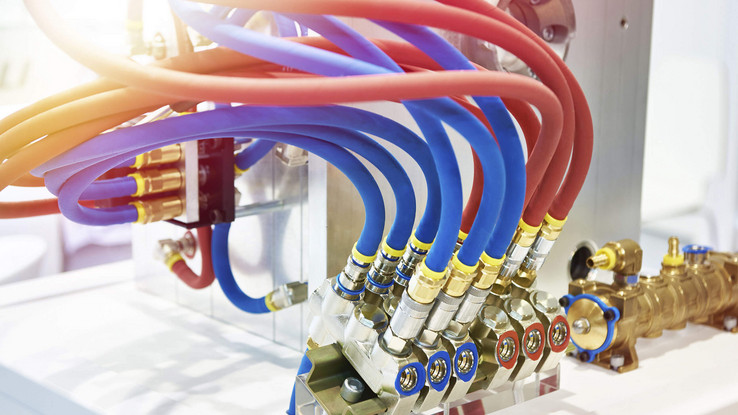

Hydraulisk/pneumatisk konstruksjon
Utforming av de ulike systemene for en maskin eller et anlegg, er en av de viktigste oppgavene innen hydraulisk/pneumatisk konstruksjon, blant annet ved utforming av trykkluftforsyningen for pneumatiske systemer og oljeforsyningen for hydraulikksystemer, for ikke å nevne aktuatorene for begge varianter. Du må også konstruere anleggets kontrollsystemer og dokumentere både hydraulisk/pneumatisk kraft og elektriske systemer. Du må også oppretter skjemaene som kartlegger koblingene mellom de ulike komponentene på de fire områdene som drives med hydraulikk/pneumatikk.

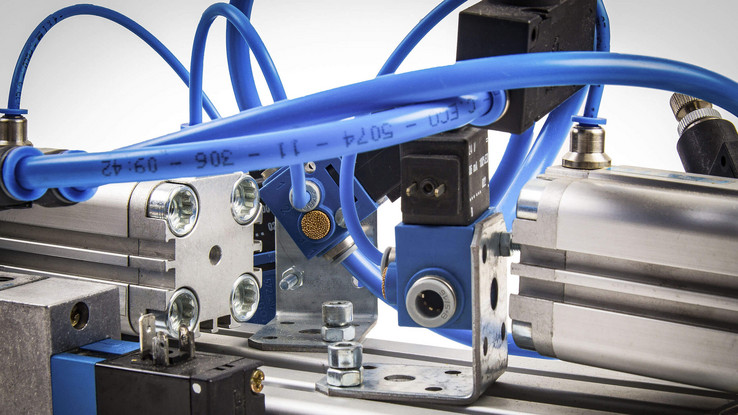

Utfordringene med hydraulisk/pneumatisk konstruksjon
Det finnes også en rekke utfordringer innen hydraulisk/pneumatisk konstruksjon. For eksempel må hundre- til tusenvis av komponenter vurderes, utformes og nummereres. Disse må i sin tur kobles til hverandre via rør, mens diameteren og lengden på disse komponentene må bestemmes og hver av dem gis et identifikasjonsnummer. Skjemaer må deretter dokumenteres basert på hundrevis av sider. I tillegg må det komplette anleggssystemet oppfylle de planlagte spesifikasjonene og være transportabelt. Dessuten arbeider en rekke ansatte ofte på et prosjekt samtidig, og dataene fra hydraulisk/pneumatisk konstruksjon må være tilgjengelige for bruk i andre avdelinger.
Integrate Your Engineering for Code-Compliant Fluid-Technical Designs
There are various codes and standards that need to be complied with in fluid power engineering. A positive side effect is that you then also create the foundation for a uniform and standardised database for your documentation. A few important standards for creating fluid power schematics include ISO 1219, IEC 81346 and IEC 61355. Device identification is regulated by IEC 81346, which supports you in product structuring and in interdisciplinary engineering. IEC 61355 regulates the type of documentation, which is a helpful guideline for organising multiple pages of documentation in an integrated way. Code-compliant designs quickly pay off through the increased efficiency of your engineering. EPLAN solutions support you in this.
Integrate Your Engineering for Code-Compliant Fluid-Technical Designs
There are various codes and standards that need to be complied with in fluid power engineering. A positive side effect is that you then also create the foundation for a uniform and standardised database for your documentation. A few important standards for creating fluid power schematics include ISO 1219, IEC 81346 and IEC 61355. Device identification is regulated by IEC 81346, which supports you in product structuring and in interdisciplinary engineering. IEC 61355 regulates the type of documentation, which is a helpful guideline for organising multiple pages of documentation in an integrated way. Code-compliant designs quickly pay off through the increased efficiency of your engineering. EPLAN solutions support you in this.
Alle løsningene for hydraulisk/pneumatisk konstruksjon fra én enkelt kilde
Profesjonelle løsninger basert på hydraulikk/pneumatikk må oppfylle mange kriterier: symboler, kretser og rør må alle være enkle å finne og bruke. Nummereringen av en rekke komponenter bør skje automatisk, samtidig som delene må passe til materialistene. Dette forenkler produksjon og idriftsetting senere. Å lage skjemaer skal også kunne automatiseres, mens det å navigere gjennom designene skal være enkelt via kryssreferanser. Dra nytte av de integrerte EPLAN-løsningene for å skape hydrauliske/pneumatiske design.
Opprette hydraulikk-/pneumatikk-skjemaer
EPLAN Fluid er et teknisk verktøy som er spesielt beregnet på konstruksjon og automatisk dokumentering av kretser i systemer for pneumatikk, hydraulikk, kjøling og smøring. Med det kan du mestre alle dine tekniske utfordringer, utforme retningslinjekompatible planer for hydraulikk/pneumatikk og gjøre dataene tilgjengelige for andre avdelinger med tverrfaglig engasjement i prosjektet.
Enhetsdata for hydraulisk/pneumatisk konstruksjon
Enhetsdata av høy kvalitet er avgjørende for effektiv planlegging av hydraulikk/pneumatikk. Spørsmålene som skal besvares her inkluderer: Hvilke enheter må kobles til hverandre via hydraulikk/pneumatikk? Hvor mange porter har enhetene? Hvilke tekniske parametere, dimensjoner og vekter har de? Hvordan genererer jeg anskaffelser av nødvendige enhetsdata? Bruk av EPLAN Data Portal gir deg tilgang til en rekke enheter og komponentdata av høy kvalitet fra en stadig voksende samling produsenter. Du har med andre ord alle svarene samlet i én løsning.
Produksjonsdokumentasjon og 3D-planlegging
For problemfri implementering i produksjonen, skal produksjonsdokumentasjonen utledes fra hydraulikk-/pneumatikkskjemaene og opprettes automatisk. På denne måten kan dokumentasjonen også optimalt benyttes for andre trinn i verdikjeden. Ved hjelp av EPLAN Pro Panel kan du lage en digital tvilling som grunnlag for integrerte styretavler og koblingsutstyr. EPLAN, og vårt søsterselskap Rittal, samarbeider tett for å tilby deg deres kombinerte system- og automatiseringsekspertise.

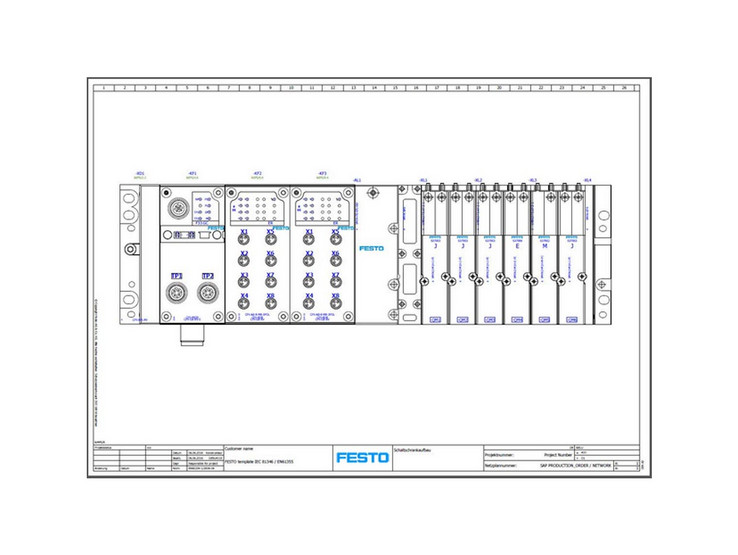

Festo Valve terminalkonfigurasjon basert på EEC
EPLAN og Festo arbeidet sammen for å utvikle webtjenesten Smart Engineering som gjør det mulig for Festo sine kunder å opprette et komplett EPLAN-prosjekt ved hjelp av en app.
Webtjenesten Smart Engineering
Webtjenesten Smart Engineering gjør det mulig for Festo sine kunder å opprette et komplett EPLAN-prosjekt ved hjelp av en app. Dette betyr individuell konfigurasjon av komplekse produkter på bare noen få minutter – inkludert ventilterminaler og håndteringssystemer. EPLAN Engineering Configuration (EEC) i kombinasjon med EPLAN Fluid og EPLAN Electric P8 fungerer som prosjekteringsgrunnlag for alt.
