Ledningsnett
Kombinerer mekanisk og elektrisk ingeniørarbeid og gjør kompleksiteten håndterbar
Trenden med å øke elektrifiseringen, øker også andelen elektriske komponenter, kabler og ledninger i mange produkter – fra anleggsmaskiner og roboter til våre personlige datamaskiner hjemme. Bruk av profesjonelle verktøy og intelligent programvare blir stadig viktigere for å holde oversikt over viktige faktorer under produktdesign, inkludert nødvendig plass, totalvekt og resulterende kostnader. Ytterligere kompleksitet legges til i produktutviklingen på grunn av hyppige endringsforespørsler fra kunder. Denne kompleksiteten kan du få hjelp med å håndtere ved å bruke avanserte systemer som forbinder mekanisk og elektrisk konstruksjon og som henter ut informasjon som er relevant for produksjonen. Dette gjør det mulig å øke kvaliteten på produktene samtidig som kostnadene reduseres.
Utvikling av ledningsnett: Sammenligning av tradisjonell og 3D-design
Konstruksjon og dokumentasjon av ledningsnettet kan ses på som en kritisk struktur i grensesnittet mellom design og produksjon. Det er verdt å arbeide med en digital tvilling av ledningsnettene – også for selskapet ditt. Dette vises for eksempel med en direkte sammenligning med den tradisjonelle metoden.

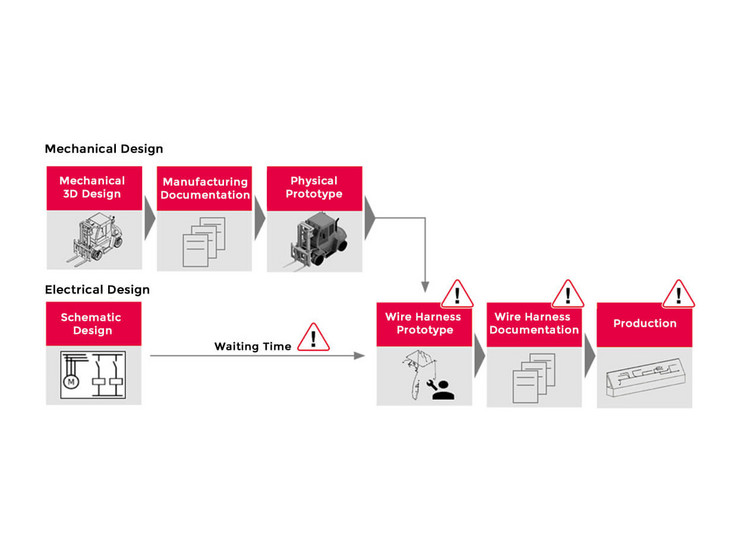

Ventetid i de tradisjonelle arbeidsprosessene
I tradisjonelle arbeidsprosesser for å utvikle ledningsnett, blir arbeidet gjennomført sekvensielt. Data som er relevante for produksjonen, bestemmes ikke før en fysisk prototype produseres. Iterasjonsløkker og omarbeiding er derfor vanlig, med hyppige feil, forsinkelser i tid og ekstra kostnader på grunn av økt svinn.

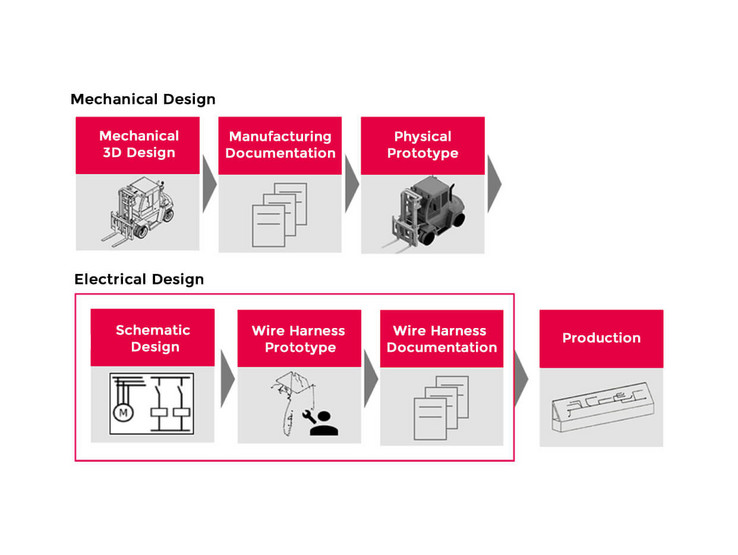

Utvikling av ledningsnett i 3D med digital prototype
Bruk av 3D CAD-programvare betyr en mye mer effektiv utviklingsprosess for ledningsnett og kabler. Først opprettes en digital tvilling i stedet for en fysisk prototype. Alle relevante data og produksjonstegninger kan beregnes automatisk av den digitale tvillingen. Denne digitale modellen viser fordelene selv om det forekommer hyppige endringer, fordi endringene raskt kan implementeres til nesten ingen kostnad.
EPLAN Harness proD for kabling og ledningsnettutforming i 3D
EPLAN Harness proD er en moderne programvare for effektiv design og dokumentasjon av ledninger og ledningsnett. Systemets styrker er automatiserte trinn fra å lese EPLAN-prosjektet til å dirigere ledningene og lage dokumentasjonen. EPLAN Harness proD gir deg potensialet for problemfri integrasjon i PDM-landskap takket være dens åpenhet for import av mekanisk relevant informasjon fra forskjellige MCAD-systemer og ECAD-tilkoblingsinformasjon. Din ledningsnettutforming er uavhengig av tilgjengeligheten av en mekanisk prototype.
EPLAN Harness proD for kabling og ledningsnettutforming i 3D
EPLAN Harness proD er en moderne programvare for effektiv design og dokumentasjon av ledninger og ledningsnett. Systemets styrker er automatiserte trinn fra å lese EPLAN-prosjektet til å dirigere ledningene og lage dokumentasjonen. EPLAN Harness proD gir deg potensialet for problemfri integrasjon i PDM-landskap takket være dens åpenhet for import av mekanisk relevant informasjon fra forskjellige MCAD-systemer og ECAD-tilkoblingsinformasjon. Din ledningsnettutforming er uavhengig av tilgjengeligheten av en mekanisk prototype.
The Digital Twin and Designing Wire Harnesses
Gartner says it. Deloitte says it. EPLAN says it, too: the digital twin is becoming the driving force of industrial production in the twenty-first century. Embedded into the megatrends of Industry 4.0 and the Industrial Internet of Things, the digital twin brings manufacturing companies significant advantages across the entire product life cycle.
Background on the Digital Twin in Wire Engineering
This whitepaper, “Electrified – The Digital Twin”, shows what a digital twin consists of and which disciplines and fields can work with it, with a special focus on the engineering field of designing and documenting cabling and wire harnesses in 3D.
Ten Good Reasons for Designing in 3D
The digital twin is gaining ground: according to a February 2019 study by Gartner, a global research and advisory firm, 75 per cent of companies surveyed are planning to use a digital twin within the next year. If the twin also includes electrical engineering information in 3D, your engineering will benefit greatly. EPLAN gives you ten good reasons.
The Digital Twin – Today and Tomorrow
Our infographic “Wiring the Digital Twin?” outlines how you can use the digital twin to harmonise processes and to save time in every individual step of the production process – now and in the future. Request the graphic here.
Seven Steps to the Virtual Prototype of the Wire Harness
Find out in this tutorial video how you can plan and design wiring within a very short period of time using EPLAN Harness proD.
