Elektroteknikk
Hoveddelen i EPLAN Engineering
Elektroteknikk er et komplekst felt, spesielt fordi flere mennesker ofte arbeider i forskjellige disipliner i samme prosjekt. Elektroteknikkdata må også kunne brukes av andre avdelinger, for eksempel ved ordrebehandling og produksjon. Samtidig skjer utviklingen av elektroteknikk alltid under tidspress og skal leveres i rett tid og i henhold til budsjett. EPLAN tilbyr en integrert programvareløsning fra én enkelt kilde for effektiv elektroteknikk på tvers av prosesser.
Oversikt: Oppgaver og utfordringer ved elektroteknikk
Ingeniører som arbeider med elektroteknikk står overfor en rekke oppgaver og utfordringer hver dag. EPLANs løsninger er alltid tilgjengelige for å hjelpe deg.

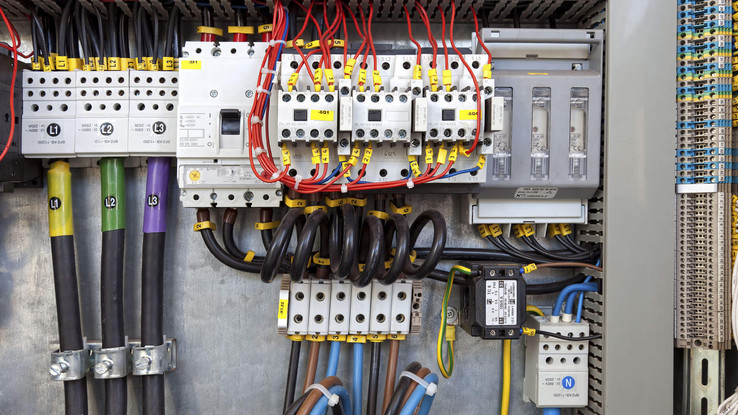

Utfordringer innen elektroteknikk
Hundre- til tusenvis av komponenter må beskrives og designes, nummereres og kobles til hverandre med kabler og ledninger. Kabler og ledninger må i sin tur legges ut med tverrsnitt og lengder, og tilordnes farger og identifiseringsmarkører. Skjemaer på flere tusen sider skal dokumenteres. For å holde styr på alt må navigering i diagrammene sikres ved å opprette kryssreferanser. En digital prototype kan brukes til å støtte produksjonen av styretavler. Til syvende og sist må systemets funksjonalitet samsvare med spesifikasjonene, og kunne transporteres.

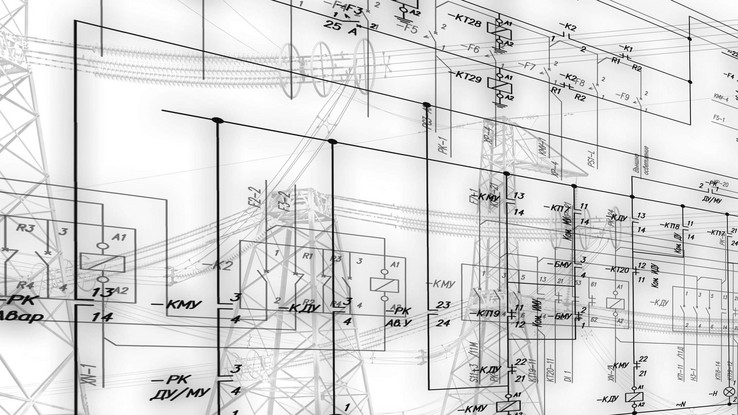

Oppgaver innen elektroteknikk
Elektroteknikk omfatter et bredt spekter av tekniske oppgaver. Det handler om design av strømforsyning til aktuatorer, sensorer og kontrollteknologi samt utvikling av styresystemer for maskiner og anleggssystemer. I tillegg må beskyttelsessystemer mot overspenning og overbelastning utvikles, og systemene må jordes. Et annet viktig aktivitetsområde er å opprette en rekke ulike dokumenter, spesielt skjemaer for å registrere tilkoblingen av de ulike elektriske komponentene. Å utarbeide produksjonsdokumentasjon for å bygge opp styretavlene som holder komponentene, er en annen daglig oppgave. Alt dette skal hjelpe brukerne, fra idriftsettelse og oppstart til oppgaver i forbindelse med service og vedlikehold.
Få orden i det tekniske arbeidet
Man må holde orden, også ved konstruksjon av tekniske innretninger. Ved å bruke EPLAN er arbeidet i samsvar med internasjonale standarder og retningslinjer.

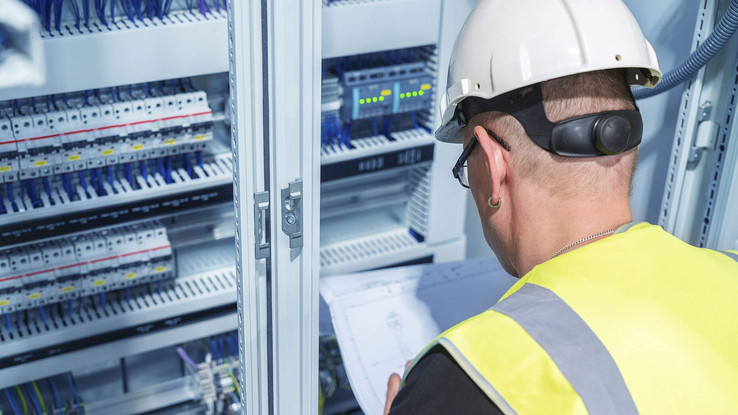

Retningslinjer for elektroteknikk
Elektroteknikk må overholde visse retningslinjer, som kan variere avhengig av endelig leveringssted. For eksempel gjelder standarden IEC 81346 over hele verden for strukturering og merking av utstyr. Det må være mulig å identifisere alle komponenter i henhold til denne standarden gjennom den elektriske konstruksjonsdokumentasjonen. Denne standarden støtter produktstrukturen, og kan dermed øke effektiviteten i konstruksjonsprosessen. I tillegg regulerer standarden IEC 61355 dokumentasjonstypen. Ytterligere landsspesifikke standarder som gjelder for dokumentasjon innen elektroteknikk, inkluderer GOST for Russland, GB for Kina og NFPA i USA.
Enhetsdata innen elektroteknikk
Integrering av enhetsdata i elektroteknikkplaner innebærer mange spørsmål: Hvilke tilkoblinger har enhetene, og hvordan skal de kobles til? Hvilke tekniske parametere, dimensjoner og termiske verdier har komponentene, og hvor mye veier de? Hvilke retningslinjer støttes, og hvordan mottar bestillingssystemet all nødvendig informasjon? Med EPLAN er svarene enkle og tydelige: Ved å bruke EPLAN Data Portal har du tilgang til store mengder enheter og komponentdata av høy kvalitet fra en stadig voksende samling av produsenter.

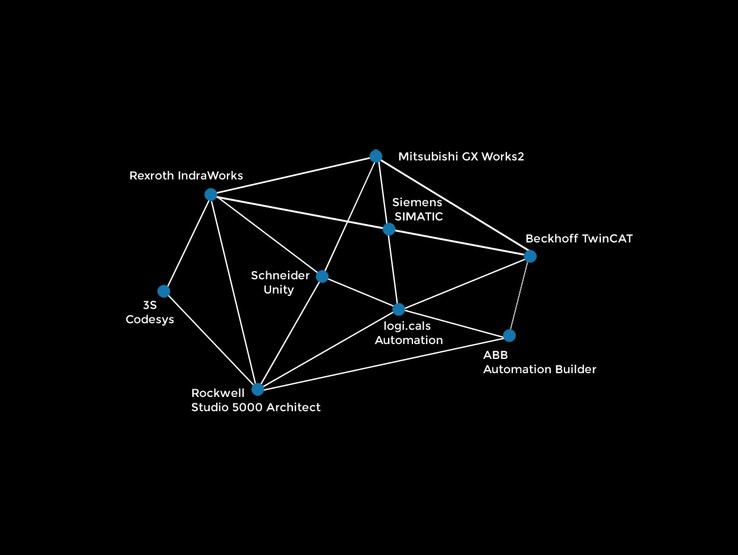

AutomationML (Automation Markup Language)
Den internasjonale datastandarden AutomationML muliggjør datakonsekvens på tvers av et bredt utvalg av programvarelandskap. Den gir for eksempel mulighet for problemfri utveksling av PLC-data mellom ECAD-programvare og PLC-programmering. Basert på det nøytrale XML-formatet, kan du realisere en åpen, toveis datautveksling.
EPLAN tilbyr integrerte løsninger for arbeid innen elektroteknikk
Programvare for integrert planlegging og prosesser innen elektroteknikk, er en av våre kjerneferdigheter. Dra nytte av vår lange erfaring og våre høykvalitetsløsninger!
Opprett skjemaer
For å lage skjemaer på en integrert måte, må symboler, kretser og tilkoblinger være enkle å finne og lette å bruke. Kryssreferanser må styres raskt, navigeringen i skjemaene må være intuitiv, og nummerering av komponenter og tilkoblinger må automatiseres. Alt dette fikser du med EPLAN Electric P8.
Automatisert konstruksjon
Ideelt sett kan skjemaer opprettes automatisk med kun et museklikk. Dette reduserer problemer med kopiering og tilpasning til et minimum, og øker effektiviteten.
Profesjonelt utarbeidet produksjonsdokumentasjon
Produksjonsdokumentasjonen skal være hentet fra skjemaene og opprettes automatisk. Ved hjelp av EPLAN Pro Panel kan du lage en digital tvilling som grunnlag for alle trinnene i verdikjeden. Sammen med vårt datterselskap Rittal tilbyr vi integrerte løsninger for tavlebygging og konstruksjon av koblingsutstyr.
Enhetsdata av høy kvalitet
EPLAN Data Portal gir deg all nødvendig enhetsdata som grunnlag for konstruksjonsprosessene dine.
Schematic Documentation for PLC Programming
With EPLAN, you can seamlessly re-use data from your schematic documents for PLC programming as well as for PLC and BUS systems.
Schematic Documentation for PLC Programming
With EPLAN, you can seamlessly re-use data from your schematic documents for PLC programming as well as for PLC and BUS systems.
Vi hjelper deg gjerne!
Vil du vite mer om løsningene våre, eller er du interessert i tjenestene våre? Ta kontakt med oss – vi er her for deg!
