Tavledesign i 3D: Hvordan den digitale tvillingen forenkler design og produksjon av koblingsskap
Digital tvilling: Får dette deg til å tenke på en 3D-modell som en praktisk orientering for panelbygging? Eller i stedet som en fremtidsvisjon for digital transformasjon? Med standardisert skjemaoppretting som grunnlag er koblingsskapdesign i 3D også innen rekkevidde for din bedrift. Våg deg nærmere fabrikkgulvet med EPLAN. Kollegene dine i produksjonen vil takke deg like mye som kundene dine!
I hvilken retning går din utviklingen av tavle design og produksjon?
La oss ta reisen sammen!
Ulike verdener? Elektrisk prosjektering på kontoret og tavlebygg på fabrikkgulvet
Har du som ingeniør alltid et øye med hvordan kollegene dine på fabrikkgulvet gjør designene dine til virkelighet? To-dimensjonale skjemaer kan naturligvis brukes til å utstyre og kable koblingsskap. Men noe av den nødvendige informasjonen mangler fortsatt: Hvor nøyaktig må komponenter og borehull plasseres på monteringsplaten? Og betjeningselementene på døren? Hvor skal kabelkanaler, DIN-skinner og terminaler installeres? Hvis det ikke finnes noen nøyaktige spesifikasjoner, er ulike spørsmål fra produksjonsteamet og kunden uunngåelige. En akutt mangel på fagarbeidere har også en negativ effekt på produksjons- og leveringsplaner. Er det noe du kan gjøre med dette i elektrisk design?
2D-skjemaer vs. 3D-design: sammenligning av panelproduksjon
Det er det definitivt! Ved å bruke data fra skjemaene som er opprettet i EPLAN, kan du for det første samle viktig informasjon for materialinnkjøp. For det andre er EPLAN-prosjektdataene det perfekte grunnlaget for å utlede en realistisk digital tvilling av det planlagte koblingsskapet. Riktig 3D-programvare gjør det enklere for elektroingeniører når de designer kontrollpanelet og for teknikere når de produserer det.
Panelbygging med 2D-skjemaer
-
Hvor nøyaktig er komponentene plassert i koblingsskapet? Får alt plass?
-
Ingen informasjon om hvor kabelkanaler eller borehull skal plasseres.
-
Montering og kabling kan bare utføres av erfarne medarbeidere.
-
Alle ferdige kontrollskap ser forskjellige ut, til tross for at de produseres i serier.
⇒ Forespørsler, omarbeiding og mangel på personell kaster bort både tid og dyrebare ressurser.
Panelbygging med en 3D-modell
-
Alle komponentene er allerede plassert på monteringsplaten og vises realistisk.
-
Hele strukturen til kontrollskapet er tydelig beskrevet.
-
Forståelige visualiseringer for koordinering og prosjektgodkjenninger
-
Produksjonsassistanseverktøy kan veilede selv uerfarne arbeidere gjennom montering og kabling.
⇒ Virtuell prototype for rask panelbygging og smidige godkjenningsprosesser
Fire fordeler med virtuell prototyping for panelbygging
Virtuell prototyping kan gi bedrifter avgjørende fordeler ved å sikre bedre samarbeid mellom prosjektering, tavlebygging og andre nedstrøms prosesser. Her presenterer vi fire viktige fordeler ved bruk av virtuelle prototyper for prosessene dine innen prosjektering og konstruksjon av koblingsskap. Last den ned gratis nå!
3D-paneldesign og ruting for færre feil og et enhetlig utseende

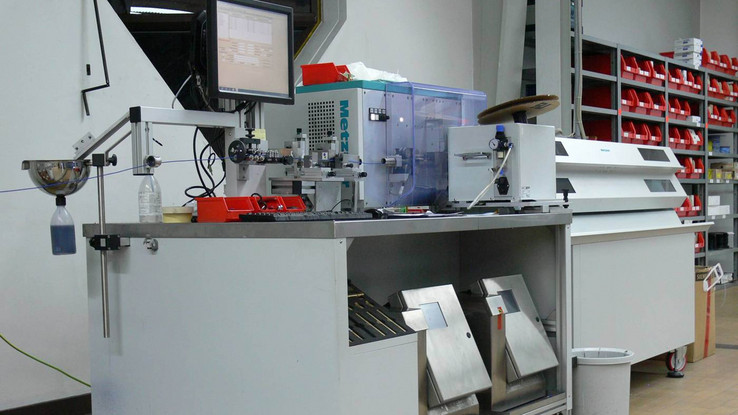

Ingela introduserte EPLAN Pro Panel for 3D-skapmontering og spesielt for ruting. Selskapet er ansett i bransjen som en spesialist på trådbearbeiding og utskrift, så dette grepet utvidet en av kjernekompetansene deres.
Fordelene med EPLAN Pro Panel ble raskt åpenbare: "Feilratene gikk umiddelbart til null, hver ledningslengde passer perfekt, og koblingsskapet ser også mye bedre ut", sier Ingela GmbHs administrerende partner Ingo Straub.
3D-paneldesign og ruting for færre feil og et enhetlig utseende
Ingela introduserte EPLAN Pro Panel for 3D-skapmontering og spesielt for ruting. Selskapet er ansett i bransjen som en spesialist på trådbearbeiding og utskrift, så dette grepet utvidet en av kjernekompetansene deres.
Fordelene med EPLAN Pro Panel ble raskt åpenbare: "Feilratene gikk umiddelbart til null, hver ledningslengde passer perfekt, og koblingsskapet ser også mye bedre ut", sier Ingela GmbHs administrerende partner Ingo Straub.
Bruk EPLAN-programvare til å lage den digitale tvillingen for tavlebygningen din
Det er fortsatt mye å gjøre etter at skjemaene er opprettet. EPLAN gir deg programvaren for 3D-design av kontroll- og koblingsanlegg. EPLAN brukes også på produksjonsgulvet for å forenkle produksjonen av koblingsskap basert på den digitale tvillingen.
Programvare for design av kontrollpaneler i 3D: EPLAN Pro Panel
Med EPLAN Pro Panel kan du planlegge integrerte monteringsoppsett for kontroll- og koblingsanlegg, alt i 3D. Dette lar deg forsyne produksjonen med mange nyttige data som kabellengder, komponentmerking og hullplassering for å nevne noe.
Ta med deg skjemaene og 3D-kontrollpanelene dine hvor du enn går med EPLAN eVIEW
Ved hjelp av EPLAN eVIEW kan du se 3D-modeller samt de tilknyttede skjemaene hvor som helst ved hjelp av nettleseren din, kommentere dem, dele dem og bruke dem til koordinering med interne og eksterne prosjektinteressenter. Et annet høydepunkt: Med EPLAN eVIEW AR-tillegget kan du bruke smarttelefonen eller et nettbrett til å projisere en utvidet virkelighetsvisning av koblingsskapet uansett hvor du befinner deg - i verkstedet, i anlegget eller til og med på en bordplate under et kundemøte.

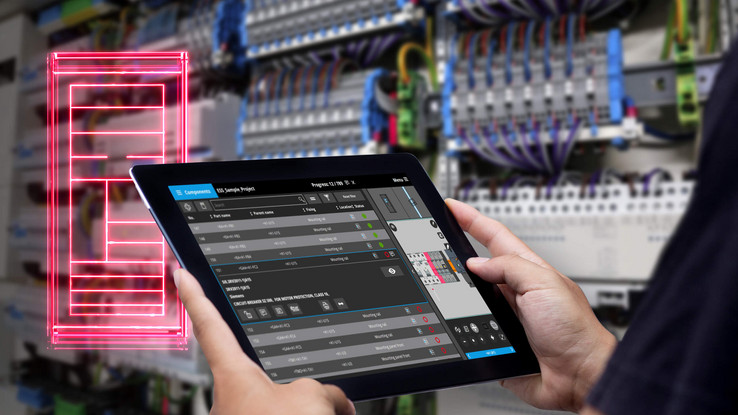

Trinnvise veiledninger for manuell montering: EPLAN Smart Mounting
3D-modellen fra EPLAN Pro Panel støtter også programvaresystemer som kan brukes direkte på verkstedgulvet. EPLAN Smart Mounting gir teknikere trinnvise instruksjoner for manuelle monteringsprosesser for koblingsskap. Dette betyr at selv mindre erfarne medarbeidere kan overta disse arbeidstrinnene uten lang opplæring.
Virtuell veiledning for manuell kabling: EPLAN Smart Wiring
Selv for installasjon av kabling for kontrollpaneler er det veldig praktisk for produksjonsteknikere å ha en trinnvis veiledning for arbeidsprosessene basert på en kabelliste og en 3D-modell. Dette er nøyaktig hva EPLAN Smart Wiring, den nettleserbaserte programvaren, tilbyr. Teknikerne trenger ikke engang å vite hvordan man leser skjemaer.
